Evaporador de Cloro

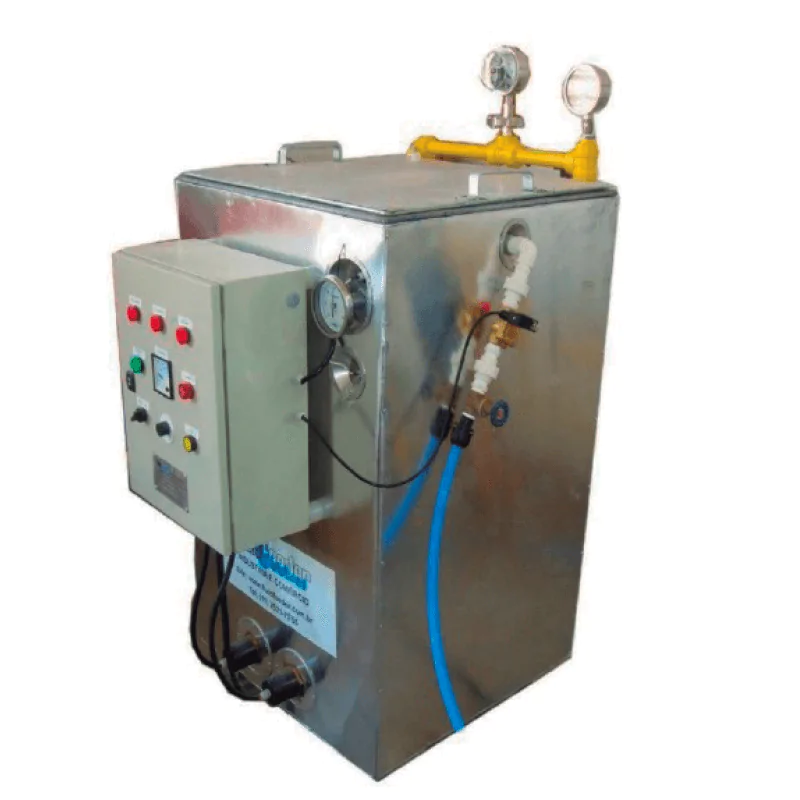

O evaporador de cloro converte até 230 kg/h (12.000 lb/dia) de cloro líquido para gás dentro de sua serpentina, que fica totalmente submersa no interior do aparelho. O modelo Série 200 é completamente isolado e é provido de alarmes dispostos em um painel de controle dedicado montado no evaporador.
A operação do evaporador de cloro é completamente automática e não requer supervisão. Ele é projetado para uso em instalações em que são requeridas grandes quantidades de gás, como em grandes estações de tratamento com demanda proporcional de cloro para tratamento de água e/ou efluentes.
Mais detalhes do evaporador de cloro fabricado pela Fluid Feeder:
- Alta eficiência em transferir calor;
- Baixa manutenção – depósitos na serpentina reduzidos;
- Banho-maria completamente isolado;
- Painel de controle integrado;
- Serpentina normalizada de acordo com o código ASME;
- Serpentina totalmente submersa;
- Todos os parâmetros críticos monitorados via contato seco ou através de transmissores proporcionais.
Como funciona o evaporador de cloro
A vaporização do cloro é obtida passando o líquido através de uma serpentina de troca de calor dentro do banho-maria. Esse banho é aquecido pelos aquecedores imersos com temperatura controlada. O isolamento eficaz do banho-maria previne a perda de calor do sistema e maximiza a proporção de energia usada na conversão de líquido para gás.
O nível do cloro líquido dentro da serpentina aumenta ou diminui durante a operação, dependendo da demanda. Isso previne a formação de depósitos de resíduos, um problema comum com evaporadores tipo vaso de pressão. Como resultado, têm-se a minimização de paradas para limpeza e o menor custo de manutenção assim como o prolongamento da vida útil operacional. O Série 200 é projetado para ser integrado a um completo sistema de cloração Fluid Feeder. Esse sistema deve incluir uma unidade de dosagem de capacidade adequada e outros equipamentos necessários entre o evaporador e o sistema de dosagem.
Grande eficiência
O sistema de troca de calor Fluid Feeder, tipo serpentina, tem até 1,5 vezes mais área de contato com o banho-maria do que a maioria dos sistemas de vaso de pressão tradicionais. A grande área superficial da serpentina também aumenta a eficiência pelo acréscimo do movimento térmico da água dentro do banho-maria, assegurando que a temperatura da água seja constante.
Serpentina do Evaporador
Excelente resistência à corrosão
A serpentina é totalmente submersa no banho-maria, portanto não existe corrosão, devido à ausência da interface ar/água. A serpentina tem maior proteção pelo uso do anodo de sacrifício de magnésio suspenso no seu centro.
Acréscimo de superaquecimento
A serpentina do evaporador gera até 20% de superaquecimento. Isso assegura que o vapor de cloro não se liquefaça novamente.
Mínima manutenção
A serpentina é autolimpante, o que permite que qualquer contaminação dentro do cloro líquido seja eliminada da serpentina. Tais contaminantes são, então, depositados em um filtro de grande capacidade. O projeto do evaporador Fluid Feeder também permite acesso direto a todos os componentes, fazendo com que qualquer manutenção necessária seja um procedimento fácil.
